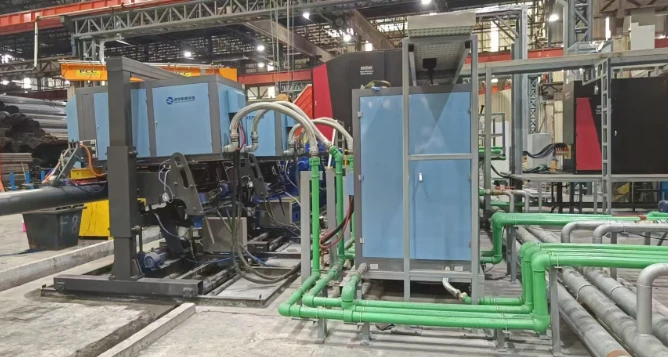

درز آنیلینگ

مقدمه بازپخت درز

قطعات الکتریکی

· یک راکتور ورودی در سمت برق وجود دارد.

· مجهز به یک ترانسفورماتور خروجی IF با قدرت بالا-.

· سنسورها به طور ویژه برای انطباق با بازپخت درز لوله های دایره ای، لوله های مربعی و لوله های مستطیلی طراحی شده اند. نصب و برداشتن سنسورها آسان است.

· از پیشرفته‌ترین حالت شروع ردیابی هیجان‌انگیز-خود استفاده می‌کند، که می‌تواند با دامنه بارگیری گسترده سازگار شود. نرخ موفقیت راه اندازی 100٪ است.

· از PLC و دماسنج با دقت بالا-برای کنترل حلقه بسته{1}}دما استفاده می‌کند، که می‌تواند دمای بازپخت را دقیقاً کنترل کند. مجموعه کامل تجهیزات از PLC و کنترل صفحه لمسی استفاده می کند. صفحه نمایش لمسی می تواند دما و پارامترهای مختلف عملیاتی را نمایش دهد. با درجه بالایی از اتوماسیون کار با آن آسان است.

بخش مکانیکی آنیلینگ درز:

· کابینت در واحدهایی با ساختار قاب مونتاژ می شود. کابینت به راحتی از هر طرف باز می شود که نزدیک به استانداردهای برق بین المللی است تا کارگران بتوانند راحت تر آن را بررسی و تعمیر کنند.

· سنسورها مجهز به عملکرد الکتریکی جلو و عقب هستند که به راحتی به سمت راست درز می‌شوند.

· مجهز به عملکرد بالا و پایین رفتن الکتریکی است که به راحتی می توان فاصله بین سنسور و درز جوش لوله را تنظیم کرد.

· مجهز به درزهای جوشکاری ردیاب قوس الکتریکی ± 7 درجه.

· هر دو سر سنسور مجهز به قرقره راهنمای فولاد ضد زنگ (خنک کننده آب) است که قابل تنظیم است.

· کابینت با موفقیت با قفسه ترکیب شده است. ادغام مکانیکی و الکتریکی می تواند با درز آنیلینگ مشخصات مختلف لوله های فولادی مستقیم (حرارت خاموش و تمپر) سازگار شود.

ترکیب تجهیزات:

یکسو کننده IF و کابینت اینورتر 2 مجموعه;

کابینت خروجی ظرفیت 2 مجموعه;

کنسول مرکزی 1 مجموعه;

جعبه کنترل دکمه بازوی راکر 2 مجموعه;

چرخ دستی سیار 2 ست;

سیستم خنک کننده آب و آب 2 مجموعه;

کابل برای اتصال بین کابینت یکسو کننده IF و کابینت اینورتر 2 مجموعه؛

دماسنج 2 مجموعه.

الزامات دستگاه آنیل جوش آنلاین

قطر لوله فولادی: توسط مشتری تایید شده است

ضخامت لوله فولادی: توسط مشتری تایید شده است

سرعت گرمایش: 8-70 متر در دقیقه

دمای گرمایش: 1100 درجه ± 50 درجه

دقت کنترل دما: ± 10 درجه

عرض گرمایش: 70 میلی متر
